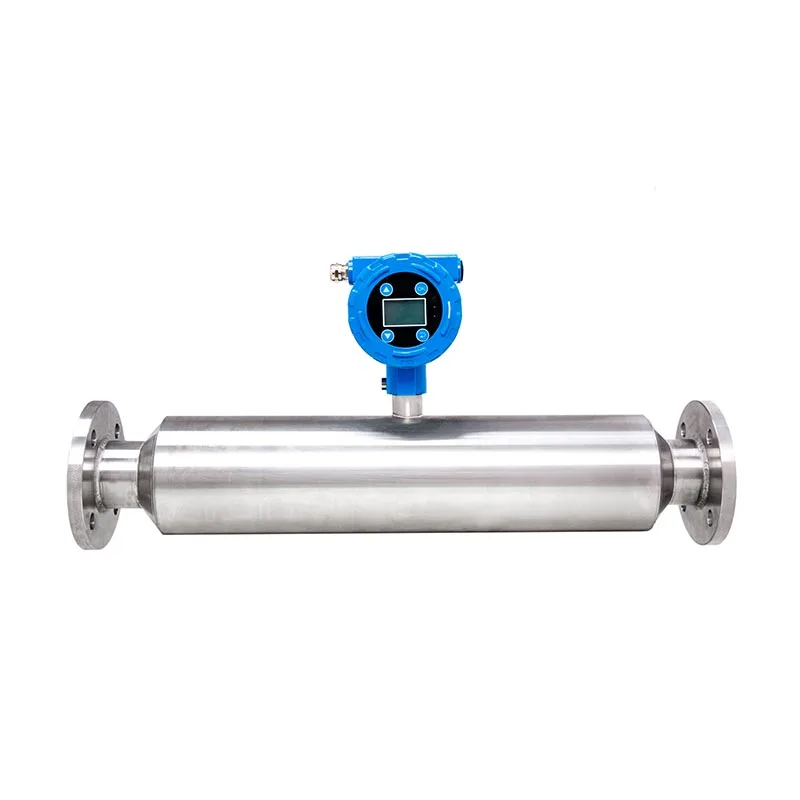

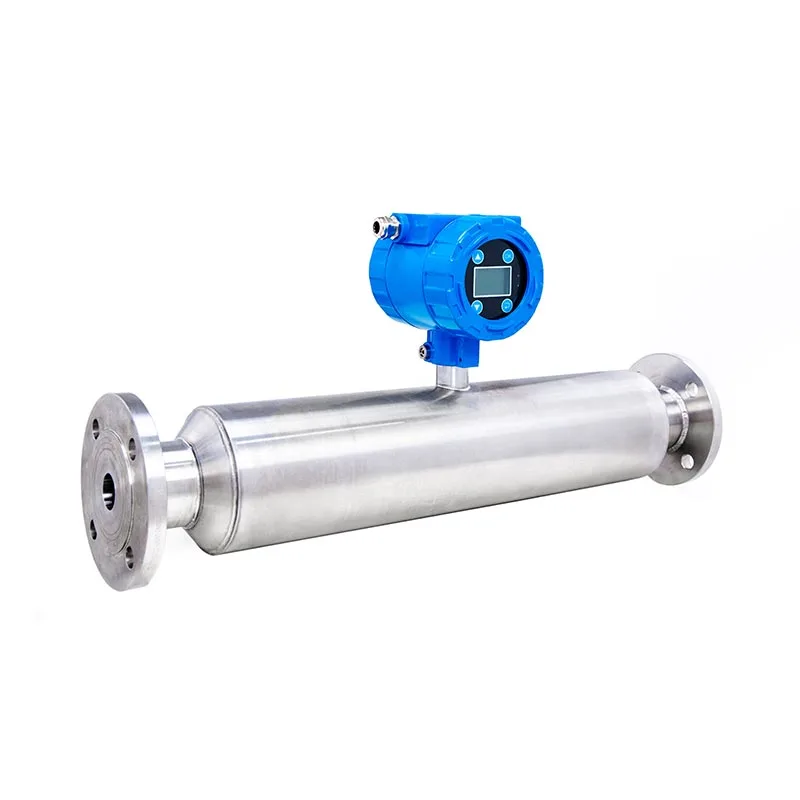

Compteur tubulaire intégré de Concentration de boue d'acier inoxydable pour le système de canalisation de soutien de filtre-presse

SINOU est un fabricant professionnel axé sur les instruments de surveillance automatique correspondant aux filtres-presses, fournit Compteur de Concentration de boue tubulaire en ligne personnalisé en acier inoxydable, pour filtre-presse, système de canalisation de support pour clients mondiaux dans les domaines de l'impression, de la chimie, de la galvanoplastie et de la fabrication du papier. Conçu comme un tube tubulaire à installation directe sur pipeline structure pour pipeline de lisier entrant de filtre-presse, elle cible les boues de colorants corrosives et à haute viscosité et les boues chimiques caractéristiques de l'impression des eaux usées.

Toutes les pièces en contact avec le produit sont en acier inoxydable SUS316L avec anticorrosion Hastelloy en option personnalisation ; Liens de sortie de signal en temps réel 4-20mA/RS485, filtre-presse, armoire de commande automatique pour ajuster le débit d'alimentation et la membrane pressant la pression intelligemment. Nous personnalisons le diamètre du tuyau, la plage de mesure et la qualité antidéflagrante pour construire un système de déshydratation en boucle fermée entièrement automatique associé à un filtre-presse à membrane d'impression chimique et de teinture.

Caractéristiques principales du produit

1. Structure intégrée tubulaire entièrement en acier inoxydable. Tous les corps de tuyau et composants de détection en ligne en acier inoxydable. Compteur de Concentration de boue tubulaire pour filtre-presse supportant le système de canalisation, adopter l'acier inoxydable SUS316L, résister Corrosion acide, alcaline et saline de la boue de colorant d'impression, évite les dommages causés par la rouille dans un milieu corrosif à long terme.

2. Technologie de mesure par ultrasons non nucléaire Aucune source radioactive, sans danger pour la production en atelier ; anti-bulle & conception d'interférence anti-fibre, adapter les boues d'impression à haute teneur en fibres et les boues chimiques fines, mesure stable même avec de l'air entraîné par pipeline.

3. Installation directe du pipeline à bride La conception tubulaire en ligne se connecte directement au pipeline d'alimentation du filtre-presse sans transformation de dérivation, économisez les coûts de modification civile et de pipeline pour l'atelier de filtre-presse existant.

4. Liaison automatique avec le filtre-presse PLC. La sortie du signal de concentration en temps réel relie le système de contrôle du filtre-presse ; lorsque la concentration de boue dépasse le seuil défini, le système réduit automatiquement la vitesse de la pompe d'alimentation ou étend la membrane temps de compression pour stabiliser l’humidité du gâteau de filtration.

5. Tuyau intérieur anti-adhérence autonettoyant La surface polie du tube intérieur empêche le pigment de colorant et l'adhérence des boues fines, réduire la fréquence de nettoyage manuel régulier.

6. Sortie de signal multiple et affichage intelligent Affichage de concentration en temps réel LCD local + analogique 4 ~ 20 mA + Communication RS485 Modbus en option, prise en charge de la collecte de données cloud à distance et de l'exportation des enregistrements de production.

Spécification des paramètres techniques

Principe de fonctionnement

1. Principe de mesure de base

Le compteur de concentration adopte le principe avancé de détection en ligne par ultrasons. Lorsque le lisier s'écoule à travers le tube Corps de mesure du compteur de Concentration de boue tubulaire en ligne en acier inoxydable pour filtre-presse supportant la Pipeline Système, les ondes ultrasonores se transmettent à travers un milieu liquide. L'instrument calcule le contenu solide en temps réel et concentration de la boue en détectant l'atténuation de la vitesse du son causée par les particules solides en suspension à l'intérieur du colorant et bouillie chimique.

2. Conversion du signal et sortie de données

La puce de détection intégrée de haute précision convertit les signaux ultrasoniques collectés en données de concentration numériques. Le L'appareil produit des signaux numériques standard 4-20 mA ou RS485 et transmet la valeur de concentration en temps réel à l'appareil correspondant. Armoire PLC de filtre-presse à membrane d'impression et de teinture chimiques.

3. Contrôle automatique en boucle fermée avec système de filtre-presse

Selon les seuils de concentration supérieur et inférieur prédéfinis, le système de contrôle du filtre-presse s'ajuste automatiquement fréquence de la pompe d'alimentation et débit d'alimentation : réduire le débit d'alimentation lorsque le lisier est trop épais pour éviter les fuites de la plaque filtrante ; augmentez le volume d'alimentation lorsque le lisier est trop liquide pour améliorer l'efficacité de la production. Pendant ce temps, le système optimise temps de compression de la membrane pour stabiliser l’humidité finale du gâteau de filtration.

4. Principe de conception auxiliaire anti-interférence

La chambre à air polie miroir réduit l'adhérence des boues et la fixation des bulles. L'algorithme intégré élimine automatiquement interférence des microbulles d'air et des fibres textiles courtes contenues dans les boues d'impression pour garantir la stabilité précision de mesure.

5. Affichage des données et téléchargement à distance

L'écran LCD sur site affiche directement les données de concentration instantanées ; téléchargements de modules de transmission cloud en option enregistrements de concentration historiques, facilitant les statistiques de données de production et l'optimisation ultérieure des formules pour déshydratation des boues.

Précautions d'utilisation

1. Conseils de pré-installation et de mise en service

(1) Nettoyez les débris internes du pipeline, les fibres de coton et les morceaux solides avant l'installation pour éviter de bloquer la mesure. tube.

(2) Terminez l'étalonnage du zéro avec de l'eau propre après l'installation ; définir les paramètres des limites de concentration supérieure/inférieure boues locales correspondantes pour le contrôle de la tringlerie du filtre-presse.

(3) Installez le compteur sur une section de tuyau droit horizontal ; éviter les coudes, les sorties de pompe et les expansions soudaines des tuyaux position pour réduire les interférences d’écoulement turbulent.

2. Gestion quotidienne de la course

(1) Ne faites pas fonctionner de tuyau vide sans fluide ; coupez l'alimentation si le pipeline est vidé pour éviter une dérive anormale des données.

(2) Maintenir une pression d'alimentation stable, éviter une forte augmentation du débit qui affecterait la précision de la détection.

(3)Check real-time display and PLC feedback signal every shift; stop for inspection if data fluctuates abnormally.

3. Règles d'entretien régulier

(1) Rincer la chambre à air avec de l'eau propre après un arrêt quotidien pour éliminer les pigments collés et les boues visqueuses.

(2) Effectuez une comparaison manuelle en laboratoire d'échantillonnage tous les 30 jours, recalibrez l'instrument pour garantir la précision de la mesure.

(3)Check cable tightness and shell sealing monthly; replace aging sealing pieces timely for corrosive workshop.

4. Protection spéciale de l'environnement

(1) Pour les conditions de travail des boues de colorants acides et alcalins forts, évitez de verser directement des produits chimiques concentrés sur corps d'équipement.

(2) Les unités installées à l'extérieur maintiennent le boîtier de commande à l'écart de la pluie à long terme ; la version antidéflagrante ne doit pas s'ouvrir boîtier électrique dans un environnement de gaz inflammable.

5. Gestion des arrêts à long terme

If stop operation over 15 days, fully clean residual sludge inside tube, keep inner cavity dry and seal pipeline les deux extrémités.

Processus de personnalisation et de production

Étape 1 : Communication sur les conditions de travail sur site et confirmation des paramètres techniques

Nos ingénieurs techniques collectent des paramètres complets sur le terrain auprès des clients qui équipent la membrane d'impression et de teinture chimique Filtre-presse, y compris le diamètre nominal du pipeline, la valeur du pH de la boue, la teneur en fibres, la température de fonctionnement, le pipeline Pression, plage de fluctuation de concentration réelle, exigence de liaison PLC et demande antidéflagrante d'atelier de Compteur de concentration de boue tubulaire en ligne en acier inoxydable pour système de pipeline de support de filtre-presse. Confirmer matériau mouillé (SUS316L/Hastelloy/Titanium), plage de mesure, mode de sortie de signal (4-20 mA/RS485), finition personnalisée schéma technique et devis formel après analyse des données.

Étape 2 : Simulation de champ d'écoulement CFD + Conception d'optimisation structurelle CAO

L'équipe R&D adopte un logiciel de simulation de fluide CFD pour optimiser l'installation du radian de la chambre à air et du capteur à ultrasons Position et disposition des canaux d'écoulement du compteur de concentration de boue tubulaire en ligne en acier inoxydable pour filtre-presse Système de pipeline de soutien, élimine les interférences de mesure causées par les turbulences des boues, l'enroulement des fibres et l'air bulle. Dessins de production formels complets, nomenclature des composants et feuille de paramètres de liaison après vérification technique interne vérification.

Étape 3 : Approvisionnement en matières premières et inspection entrante

Achetez une ébauche de tuyau en acier inoxydable certifiée, un matériau en alliage, un module de détection ultrasonique, un émetteur industriel et accessoires électroniques pour le concentrationmètre. Toutes les matières premières métalliques immergées subissent une immersion acido-basique test ponctuel anticorrosion ; les composants électroniques effectuent un contrôle de vieillissement à haute et basse température avant le stockage, rejettent stock brut non qualifié directement.

Étape 4 : Usinage de précision CNC et traitement de surface anticorrosion

1. Adoptez la découpe laser CNC, le soudage automatique sans soudure et le tournage de précision pour le corps principal tubulaire ;

2. La paroi intérieure du tuyau SUS316L standard effectue un polissage miroir pour l'anti-adhérence ; Hastelloy/Titane personnalisé finition des pièces par décapage passivation pour améliorer la résistance à la corrosion acide et alcaline en adaptant les boues de colorant d'impression environnement;

3. La coque de protection extérieure est traitée par moulage sous pression + pulvérisation de peinture anticorrosion.

Étape 5 : Assemblage du capteur, câblage du circuit et préréglage du programme

Les travailleurs professionnels fixent les sondes de détection ultrasoniques à l'intérieur du corps tubulaire conformément aux spécifications d'assemblage ; assembler émetteur, module d'affichage et borne de câblage. Limite supérieure/inférieure de concentration pré-programme, liaison filtre-presse paramètre de sortie et algorithme anti-interférence selon la caractéristique des boues du client en atelier, finition interne débogage des circuits.

Étape 6 : Test en usine de charge de boue d'impression simulée (lien Core QC)

Chaque compteur de concentration fini est soumis à un test de simulation continu de 48 heures avec un liquide de boue de colorant acide-alcali à haute teneur en fibres préparé par vous-même. Test de mesure précision, performances d'interférence anti-bulles et anti-fibres, stabilité de sortie du signal et réponse de liaison avec filtre-presse PLC; ajuster l'algorithme interne si les données de test dépassent la plage de tolérance.

Étape 7 : Inspection complète de la qualité du produit fini

Réinspectez la tolérance dimensionnelle, le degré de protection (IP65/IP67/EX antidéflagrant), les performances d'étanchéité et l'ensemble état de fonctionnement de la machine ; émettre un rapport d'inspection en usine avec les données de test avant l'entreposage. 5 % d'échantillonnage aléatoire par lot à revérifier pour garantir la cohérence du lot.

Étape 8 : Emballage et expédition d'exportation anti-humidité

Enduire le tuyau intérieur et les pièces métalliques de graisse antirouille, envelopper les composants centraux d'un film plastique imperméable ; emballer équipement complet, joints de rechange, dessin d'installation et manuel d'utilisation dans un boîtier en contreplaqué d'exportation pour éviter L'humidité de l'eau de mer et les dommages causés par les collisions lors du transport maritime sur de longues distances pour les projets de filtres-presses à l'étranger.

Étape 9 : Guide d'installation après-vente et service de mise en service sur site

Fournir des conseils d'installation vidéo à distance et un service d'étalonnage des paramètres ; pour la commande en gros de filtre complet Projet de presse + compteur de concentration, organiser des techniciens professionnels dans l'atelier d'impression et de teinture du client Pour le débogage de l'installation sur site du compteur de concentration de boue tubulaire en ligne en acier inoxydable pour filtre-presse Système de pipeline de soutien, terminer le test de liaison en boucle fermée sur toute la ligne avec une membrane d'impression et de teinture chimique Filtre-presse et former les opérateurs pour l’étalonnage et la maintenance quotidienne. Mettre en œuvre une garantie complète d'un an sur la machine et Service de fourniture de pièces de rechange à prix coûtant à vie.

Comparaison des produits par rapport aux concurrents

Équipement de support correspondant

1. Hôte correspondant au noyau : filtre-presse à membrane d'impression et de teinture chimiques

Le compteur de concentration est monté directement sur la canalisation d'alimentation du filtre-presse et transmet la boue en temps réel signal de concentration vers l'armoire PLC du filtre-presse. Le filtre-presse ajuste automatiquement la vitesse d'alimentation, l'alimentation durée et pression de compression de la membrane en fonction des données de concentration, stabilise l'humidité finale du gâteau de filtration entre 55 % et 70 %, réduit les fuites de trop-plein et le colmatage du tissu filtrant causé par une densité de boue incohérente.

2. Pompe d'alimentation en lisier à fréquence variable

Lié au compteur de concentration via un signal 4 ~ 20 mA ; lorsque les boues entrantes sont trop concentrées, la pompe réduit fréquence de fonctionnement pour ralentir l'alimentation ; pour une boue trop fine, la pompe accélère pour augmenter le volume d'alimentation. Réaliser alimentation automatique en boucle fermée et évite les réglages manuels fréquents de la pompe.

3. Système de dosage automatique de floculant

Les données de concentration guident l'ajout automatique de médicaments : les boues à haute concentration augmentent le dosage du floculant automatiquement, le liquide brut à faible concentration réduit la quantité d'alimentation chimique, permet d'économiser 18 % à 28 % du coût du coagulant et évite déchets chimiques excessifs.

4. Agitateur mélangeur de réservoir d'eaux usées

Installé devant le réservoir de stockage des boues pour maintenir les boues entièrement homogénéisées et une concentration uniforme avant d'entrer Pipeline d'alimentation, réduit considérablement les fortes fluctuations de concentration qui affectent la mesure du compteur de concentration précision et stabilité de fonctionnement du filtre-presse.

5. Armoire de commande centrale PLC intelligente

Recueillir les données de concentration, les paramètres de fonctionnement du filtre-presse, l'état de fonctionnement de la pompe de manière synchrone ; réaliser Contrôle automatique sans pilote complet du conditionnement des boues, de l'alimentation et du filtre-pressage, prise en charge des données historiques stockage et vérification du cloud à distance via la communication RS485.

6. Instruments de mesure auxiliaires (facultatif)

Moniteur de pH en ligne : surveillez les fluctuations acido-basiques des eaux usées des colorants d'impression, faites correspondre les données de concentration pour ajuster configuration anticorrosion de la plaque filtrante et formule du médicament ;

Débitmètre électromagnétique de pipeline : coopérez avec un compteur de concentration pour calculer le total des boues sèches en temps réel poids pour les statistiques de production.

7. Convoyeur à lisier et convoyeur de décharge de gâteau de filtration

Une alimentation stable contrôlée par la concentration améliore la consistance de la formation du gâteau de filtration ; Le gâteau de filtration sec et uniforme est plus pratique pour le transport automatique et l’élimination des boues vers l’extérieur.

Certification du produit

Le compteur de concentration de lisier tubulaire en ligne entièrement en acier inoxydable a obtenu la certification CE, conforme à l'UE. normes de sécurité électrique et de compatibilité électromagnétique, éligibles à la libre circulation sur le marché européen.

Les produits passent la certification du système de gestion de la qualité ISO pertinente, l'ensemble du flux de production suit la norme spécifications de contrôle de qualité.

Des documents de certification formels complets peuvent être fournis pour la déclaration en douane du client, l'appel d'offres de projet et inspection par un tiers.
