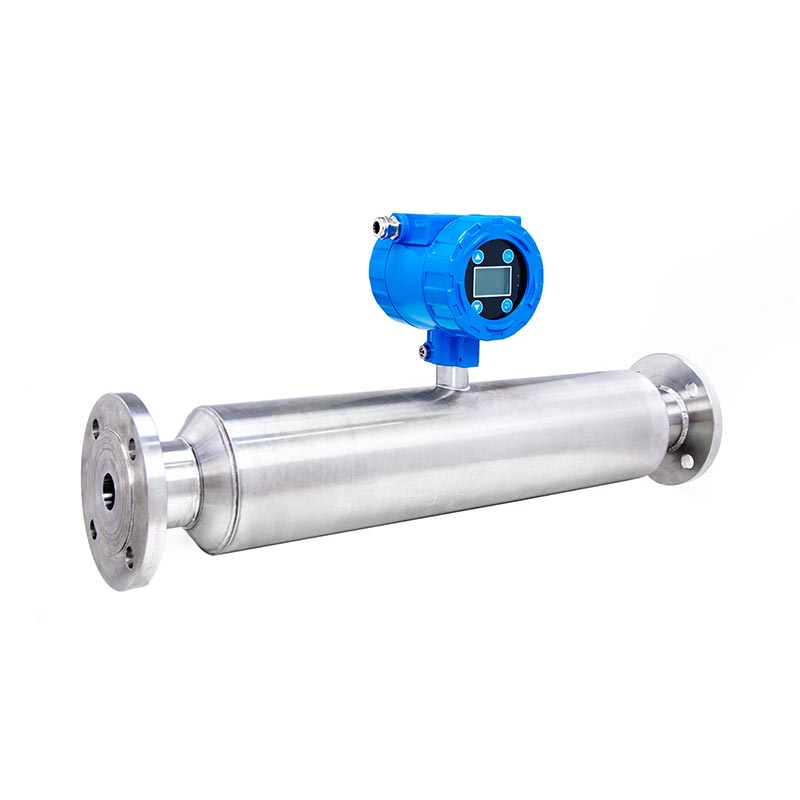

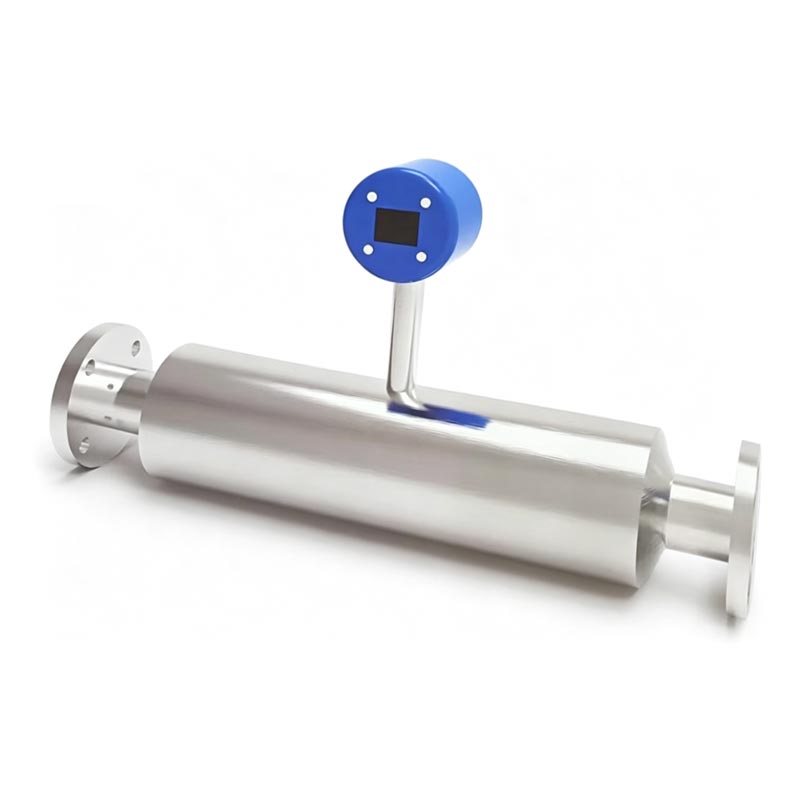

Compteur de concentration de mortier monté sur bride antiblocage pour système de transport de boue environnementale

SINOU est un fabricant professionnel d'instruments environnementaux, fournit du mortier monté sur bride antiblocage personnalisé Compteur de concentration pour système de transport de lisier environnemental pour la protection de l'environnement municipal, solide de construction clients du traitement des déchets et des eaux usées.

Conçu pour les mortiers de concentration moyenne-basse et les boues composites à grains de sable, sa cavité antiblocage élargie unique évite le blocage des dépôts de sable ; les pièces mouillées adoptent de l'acier inoxydable 304 épaissi, option PU doublée sur mesure pour les boues contenant des grains abrasifs.

Équipé d'un affichage numérique sur site et d'un double signal sortie, il relie l'armoire de commande de livraison de lisier pour ajuster automatiquement le débit de la pompe et le dosage des additifs pour optimiser l'ensemble Coût d'exploitation du transport par pipeline.

Détails du produit

1. Détails du corps du tuyau de mesure

(1) Adopter une structure tubulaire intégrée entièrement soudée sans coins morts intérieurs ni obstacles saillants à l'intérieur du flux Canal, évite fondamentalement la sédimentation des boues, le tartre des cristaux et le blocage moyen, résout parfaitement l'industrie Points douloureux d'inclusion d'air et de cristallisation pour les fluides à haute viscosité.

(2)Deux types de traitement de surface du tuyau intérieur en option : finition de dessin standard et polissage miroir de haute qualité terminer. La paroi intérieure polie miroir réduit considérablement l'adhérence des pigments, des cristaux et des fines particules solides, prolonge efficacement le cycle de nettoyage régulier et réduit les temps d’arrêt pour maintenance.

(3) Connexion à bride forgée intégrale aux deux extrémités du tuyau, correspond aux spécifications de bride de pipeline industriel standard, permet une installation directe en ligne sur le pipeline de transport d'origine sans reconstruction supplémentaire du pipeline de dérivation, coût de transformation du projet inférieur.

(4) Test de pression hydraulique strict avant la livraison : chaque corps de tuyau fini est testé sous 1,5 fois la valeur nominale pression de service maximale pour éliminer le danger caché de fuite. La pression de service maximale de la version Standard atteint 2MPa, la version personnalisée haute pression prend en charge 100 bars (1450 psi).

2. Détails principaux de l'émetteur et du module d'affichage

(1) Unité de transmetteur numérique intégrée installée sur le dessus du tuyau de mesure, niveau de protection de l'ensemble de la machine atteint IP65, de bonnes performances anti-poussière et imperméables pour un environnement d'atelier en plein air humide et poussiéreux.

(2) Deux options de matériaux de boîtier pour l'émetteur : coque en alliage d'aluminium moulé standard pour des conditions de fonctionnement générales ; coque personnalisée en acier inoxydable ou en plastique pour atelier de gaz volatils fortement corrosifs pour résister aux gaz chimiques érosion.

(3) module cloud IoT indépendant intégré à l'intérieur de la puce de l'émetteur : affichage numérique local en temps réel de valeur de densité/concentration sur écran LCD ; stocker automatiquement les données de test historiques complètes sur la plate-forme cloud, les utilisateurs peut vérifier la tendance historique et exporter des données de détection segmentées pour une analyse de production à tout moment via le réseau.

(4) structure d'émetteur personnalisée antidéflagrante en option, conforme à la norme internationale antidéflagrante, disponible pour les produits chimiques inflammables et explosifs, atelier de traitement des mines.

3. Détails du noyau de détection de précision interne

(1) Le composant de détection intégré de haute précision est entièrement immergé dans le chemin d'écoulement du milieu, pré-calibré avec programme de compensation de température pendant la production, l'influence de la température est contrôlée à ± 0,0001 g/cc par ℃, précision de mesure stable lorsque la température du milieu varie de -50℃ à +150℃.

(2) Algorithme de compensation de pression optimisé après calibrage en usine, l'influence de la pression sur le résultat de la mesure peut être ignoré, garantit une lecture stable sous une pression fluctuante du pipeline.

(3) Conception d'acquisition de signal entièrement numérique, le signal analogique est converti en données de concentration numériques précises à l'intérieur de la puce centrale, prend en charge la sortie directe du signal vers le système de contrôle PLC et DCS pour réaliser un dosage automatique et contrôle de production en boucle fermée.

4. Détails de la classification des matériaux des pièces en contact avec le produit

(1) Composant mouillé de type standard : acier inoxydable SUS316, adapté aux boues neutres, aux acides faibles et aux alcalis eaux usées, pâte minérale ordinaire et milieu de mortier à faible corrosion.

(2) Composant mouillé de type personnalisé anticorrosion : matériau en alliage Hastelloy C22 ou titane, spécialement développé pour les acides forts, les alcalis forts, les chlorures élevés et les liquides de teinture corrosifs sévères, résistent efficacement aux produits chimiques corrosion et prolonger la durée de vie dans un environnement moyen difficile.

5. Détails techniques de précision et de portée de base

(1) La précision de mesure atteint ± 0,001 g/cc (± 1,0 kg/m³), répétabilité jusqu'à ± 0,0001 g/cc (± 1,0 kg/m³), capture de minuscules la concentration change avec précision pendant la surveillance continue du pipeline.

(2) Large plage de mesure couvrant 0 ~ 3 g/cc (0 ~ 3 000 kg/m³ / 0 ~ 187,41 lb/ft³), applicable pour l'eau propre, à faible concentration. boues, mortier moyen et pâte minérale lourde à haute densité de différentes industries.

6. Détails de l'adaptation électrique et ambiante

(1) Alimentation standard : entrée d'alimentation industrielle de 380 V, correspond largement à ma norme de distribution d'énergie, protection de l'environnement et site de production chimique national et étranger.

(2) La température ambiante de fonctionnement varie de -40 ℃ à + 85 ℃ (-40 ~ + 185 ℉), adaptez l'usine extérieure froide du nord et environnement d'atelier de production tropical à haute température.

7. Avantages structurels pratiques supplémentaires

(1) La conception optimisée du canal d'écoulement rationalisé réduit considérablement les interférences de turbulence des fluides causées par l'écoulement du lisier. améliore la stabilité lors de la mesure d'un milieu contenant de minuscules bulles et de fines impuretés de fibres.

(2) Disposition globale compacte avec un faible coût d'installation, aucun cadre de support auxiliaire compliqué requis sur le terrain Installation, économisez du travail de construction et des coûts accessoires.

FAQ

1. Questions liées à l'installation

● Q1 : Quelle est la meilleure position d'installation pour le concentrationmètre ?

A : Installer sur une section de tuyau droite horizontale avec un débit de fluide stable ; éviter la sortie de la pompe, le coude du tuyau et les pipeline d'expansion qui provoquera de graves turbulences et un emprisonnement d'air, affectant la précision des mesures. Gardez à Section droite d'au moins 5 fois le diamètre du tuyau avant et après l'instrument.

● Q2 : Peut-il être installé verticalement sur un pipeline vertical ?

R : Non recommandé. L'installation verticale conduit facilement à un tassement solide et à une accumulation d'air à l'intérieur de la mesure tube, provoquant une dérive des données ; Le pipeline vertical n'est acceptable que lorsque le fluide s'écoule continuellement vers le haut à un niveau stable. vitesse d'écoulement.

2. Précision des mesures et adaptation moyenne

● Q3 : Les bulles d'air ou la cristallisation du milieu affecteront-elles les données de mesure ?

R : Notre structure tubulaire exclusive anti-cristallisation à passage intégral et notre algorithme anti-bulle intégré peuvent éliminer la plupart des interférences d'inclusion d'air et de cristallisation, résolvant ainsi la difficulté courante de l'industrie liée à la haute viscosité mesure de liquide cristallisé ; La chambre à air polie miroir réduit encore l'adhérence des cristaux.

● Q4 : Quelle est la plage de pH du milieu applicable pour différents matériaux mouillés ?

Version SUS316L : pH 5 ~ 11 pour les boues d'acide faible et d'alcali faible ; version Hastelloy C22/Titane : pH 1 ~ 14, adaptée pour les eaux usées corrosives acides fortes, alcalines fortes et à haute teneur en chlorure.

● Q5 : Quelle fluctuation de précision le changement de température apportera-t-il ?

A : Compensation de température pré-calibrée, seulement une erreur de ±0,0001 g/cc par changement de température ℃, température moyenne de -50 ℃ à +150℃ n’entraînera pas de perte évidente de précision.

3. Sélection des paramètres et de la plage

● Q6 : La densité de ma boue est d'environ 2,2 g/cc, ce compteur peut-il fonctionner normalement ?

R : La plage de mesure standard est de 0 à 3 g/cc, couvre entièrement vos conditions de travail ; une gamme personnalisée est disponible pour dépassement des limites des boues lourdes spéciales.

● Q7 : Quelle est la pression maximale du pipeline que le compteur peut supporter ?

Type standard : Pression de service maximale 2 MPa ; Type personnalisé haute pression : 100 bars (1 450 psi). Tous les produits passent 1,5 Test hydraulique de pression nominale fois avant la livraison.

4. IoT et sortie de signal

● Q8 : Le compteur prend-il en charge la vérification des données à distance ?

R : Oui, module IoT standard intégré, téléchargez des données historiques et en temps réel sur la plate-forme cloud ; les utilisateurs peuvent vérifier les données tendances en ligne et exportation de rapports de tests segmentés pour l'analyse de la production.

● Q9 : Quels types de signaux de contrôle l'instrument peut-il émettre ?

R : La conception numérique intégrée peut se connecter au système PLC/DCS pour un dosage automatique et un contrôle de processus en boucle fermée.

5. Entretien et utilisation quotidienne

● Q10 : À quelle fréquence devons-nous nettoyer le tube de mesure ?

R : Pour la boue minérale ordinaire : nettoyer tous les 7 à 15 jours ; milieu de cristallisation facile à haute viscosité avec miroir L'option de polissage peut prolonger le cycle de nettoyage jusqu'à 25 à 35 jours.

● Q11 : Un étalonnage régulier est-il requis ?

R : Recommandez un étalonnage manuel de comparaison en laboratoire d’échantillonnage une fois par mois pour garantir une précision stable à long terme.

6. Certification et personnalisation

● Q12 : Vos produits ont-ils des certificats CE et ISO ?

R : Tous nos compteurs de concentration de mortier montés sur bride antiblocage pour le système de transport de lisier environnemental sont CE certifié et fabriqué selon le système de gestion de la qualité ISO ; des documents de certification complets peuvent être fournis dédouanement et appels d'offres pour les projets.

● Q13 : Puis-je personnaliser un type antidéflagrant ou une taille de tuyau spéciale ?

R : Oui, une structure antidéflagrante, un calibre différent, un matériau spécial et un niveau de pression personnalisé sont tous acceptable selon les conditions de travail du site des clients.

7. Après-vente et garantie

● Q14 : Quelle est votre politique de garantie ?

R : garantie complète de 1 an sur la machine, remplacement gratuit des pièces de rechange pour les défauts de qualité causés par la production dans les délais garantie ; consultation technique à vie et fourniture de pièces de rechange à prix coûtant après l'expiration de la garantie.

Précautions d'utilisation

1. Exigences d'installation

Installez l'instrument sur un pipeline droit horizontal ; conserver une longueur de tuyau droite suffisante avant et après le mètre. Évitez l'installation aux sorties de pompe, aux coudes et aux sections d'écoulement turbulent pour éviter des données de détection instables. Nettoyez le gravier interne du pipeline, les articles divers et les gros blocs solides avant le montage.

2. Règles de mise en service

Terminez l’étalonnage du zéro d’eau après l’installation. Définir les paramètres des limites de concentration supérieure et inférieure correspondant propriété de mortier sur site pour réaliser une liaison automatique avec la pompe de livraison et l'équipement de dosage.

3. Gestion normale du fonctionnement

Interdire le fonctionnement prolongé de tuyaux vides sans fluide, ce qui pourrait endommager la sonde à diapason et provoquer des anomalies. lectures. Évitez les augmentations brusques de pression d’écoulement du pipeline pendant une production continue. Vérifier l'affichage en temps réel et données de retour PLC par équipe.

4. Entretien périodique

Nettoyez le limon, le sable et le mortier collé sur la surface de la fourche tous les 15 à 20 jours. Effectuer une comparaison d'échantillonnage et un instrument Étalonnage mensuel pour garantir la précision des mesures. Inspectez régulièrement l’étanchéité des brides et l’intégrité des câbles de connexion.

5. Protection spéciale des conditions de travail

Pour les mortiers riches en sable à forte abrasion, vérifier régulièrement l'état d'usure du revêtement PU. Boîtier de commande installé à l'extérieur doit être protégé contre la pluie à long terme; n'ouvrez jamais la coque électrique du modèle antidéflagrant sous environnement gazeux inflammable.

6. Traitement d'arrêt à long terme

Si l'équipement s'arrête de fonctionner au bout de 20 jours, nettoyer entièrement le mortier résiduel à l'intérieur de la cavité de mesure, sécher le réglage composant de fourche et scellez les deux extrémités du pipeline pour le stockage.

Pourquoi nous choisir

1. Conception ciblée professionnelle pour les mortiers et boues environnementaux

Développé exclusivement pour le mortier de construction contenant du sable et les boues environnementales municipales, grand espace ouvert unique la cavité antiblocage résout efficacement le colmatage de la sonde causé par les sédiments et les particules, un défaut courant du réglage ordinaire compteurs de concentration à fourche.

2. Options de matériaux flexibles pour diverses conditions d'abrasion

SUS304 épaissi standard pour les boues générales ; doublure résistante à l'usure en PU en option pour milieu abrasif à haute teneur en sable, prolongeant évidemment la durée de vie dans des conditions de transport difficiles.

3. Certification complète pour l'exportation de projets mondiaux

Tous les produits passent les certifications CE et ISO, documents de certification complets disponibles pour les appels d'offres à l'étranger, les douanes dédouanement et inspection par un tiers.

4. Tests stricts de simulation en usine avant la livraison

Chaque unité est soumise à un test continu de 36 heures avec du mortier de sable préparé par vous-même pour vérifier les performances antiblocage et mesure de la précision, réduisant considérablement le taux d'échec du débogage sur site.

5. Installation pratique et bonne compatibilité

Adopte une taille de bride standard commune pour les pipelines environnementaux, correspondant à la plupart des tuyaux de transport existants sans transformation compliquée du pipeline et réduction des coûts de rénovation.

6. Service personnalisé pour différentes conditions de travail

Prise en charge de la personnalisation de la plage de mesure, du calibre de la bride, de la sortie du signal et de la configuration antidéflagrante selon aux paramètres réels du lisier du site.

Emballage et expédition

1. Ce compteur de concentration de mortier monté sur bride antiblocage pour système de transport de lisier environnemental est livré par emballage nu en configuration standard sans caisse extérieure en bois. L'ensemble du corps de mesure est fixé avec de l'antirouille huile sur la bride et la surface métallique pour éviter la rouille lors du transport maritime ou terrestre sur de longues distances.

2. La sonde de détection du diapason de précision est enveloppée individuellement avec une mousse épaisse antichoc et un film PE imperméable pour Prévenir les dommages causés par les collisions, les rayures et l'érosion par l'humidité pendant le transport.

3. L'unité émettrice numérique supérieure est emballée séparément avec un coussin en mousse et un sac en plastique scellé, fixé sur l'équipement. surface avec bande de liaison pour éviter les chutes et les vibrations pendant le chargement et le déchargement.

4. Tous les accessoires fixés, y compris les joints d'étanchéité, les boulons d'installation et les raccords de câblage, sont collectés dans petits sacs en plastique imperméables indépendants et attachés sur l'équipement principal.

5. Les manuels d'utilisation, les copies de certification CE et ISO, les rapports d'inspection d'usine sont scellés dans des emballages dédiés. pochette pour documents étanche et fixée avec l'instrument pour le dédouanement des clients et une utilisation sur site.

6. Pendant le chargement, plusieurs instruments sont séparés par des bandes de caoutchouc anti-collision et fermement fixés avec de l'acier. ceinture à l'intérieur du conteneur ou du compartiment du camion pour éviter les déplacements, les chocs et l'abrasion lors d'un transport cahoteux.

7. Pour les expéditions maritimes sur de longues distances, un dessicant extra résistant à l'humidité est placé à côté de l'équipement pour faire face aux températures élevées. l'humidité à l'intérieur du conteneur d'expédition et empêche la corrosion du métal.

Comparaison des effets d'installation avant et après

1. Contrôle du blocage des pipelines

● Avant : Les sédiments de sable et de mortier bloquent fréquemment les canalisations de transport, nécessitant 2 à 3 nettoyages d'arrêt par semaine, perdant beaucoup de temps de production et de coûts de main-d'œuvre.

● Après : la surveillance de la concentration en temps réel ajuste automatiquement la vitesse de la pompe pour éviter une alimentation en mortier trop épaisse, le taux de blocage des pipelines chute de plus de 75 %, la fréquence de nettoyage à l'arrêt régulier est considérablement réduite.

2. Stabilité de la qualité du mortier

● Avant : Une concentration instable du coulis entraîne une proportion de mortier fini incohérente, un excès d'eau ou de sable provoque des produits non qualifiés et un gaspillage de matières premières.

● Après : un supplément d'eau automatique contrôlé par les données de concentration maintient la concentration du mortier stable dans les limites gamme requise, le taux de qualification des produits s'améliore évidemment et la consommation de matières premières est économisée.

3. Coût de consommation de produits chimiques et d’eau

● Avant : Le dosage manuel à l'aveugle de l'eau et des additifs entraîne une suralimentation, entraînant une consommation inutile et élevée de eau et agents auxiliaires.

● Après : Le dosage automatique en boucle fermée basé sur la concentration réelle réduit le coût de l'eau et des additifs de 15 à 25 %.

4. Apport de main-d'œuvre sur site

● Avant : les travailleurs ont besoin d'un échantillonnage manuel régulier et de tests en laboratoire à chaque quart de travail pour juger de la densité du lisier, occupant main d'oeuvre supplémentaire.

● Après : la détection en ligne continue annule le travail d'échantillonnage manuel quotidien et réduit les dépenses de main d'œuvre associées.

5. Coût ultérieur de l’élimination des boues

● Avant : une concentration irrégulière entraîne un effet de déshydratation inégal des boues, une augmentation de l'humidité élevée des boues frais de transport et de mise en décharge.

● Après : une alimentation stable optimise le traitement de déshydratation ultérieur, l'humidité des boues est contrôlée de manière constante, les boues le volume total diminue et le coût global d’élimination diminue.

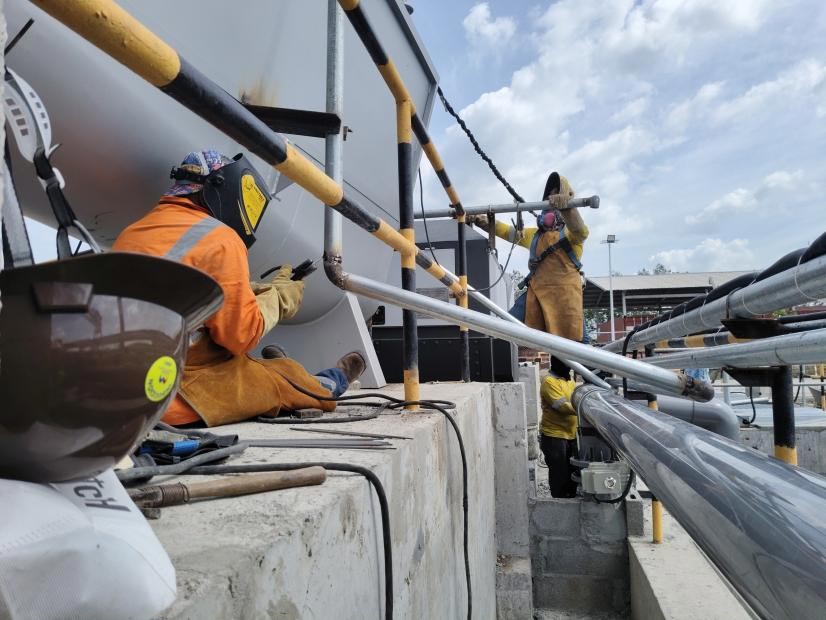

Cas de référence du projet | Base d'ingénierie Liudianwu du troisième port du CCCC de Xiamen

1. Aperçu du projet

Ce projet environnemental de transport de boues et de séparation solide-liquide est construit pour CCCC Third Harbor Ingénierie (Xiamen) Base de construction de Liudianwu, en coopération avec Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Nos compteurs de concentration de mortier montés sur bride antiblocage sont installés sur le mortier et le site système de pipeline de livraison des boues de dragage. Les instruments réalisent une surveillance en ligne en temps réel du coulis de construction densité pour prendre en charge le contrôle automatique de l’alimentation des pipelines pour l’élimination des boues d’ingénierie des fondations.

2. Contexte de la candidature

La base produit du mortier de construction massif contenant du sable et du limon de dragage pendant la construction du port. Dans un fonctionnement précoce, une alimentation manuelle instable déclenchait souvent un blocage fréquent des canalisations, une consommation d'eau excessive et qualité incohérente du mortier fini, entraînant des coûts de main-d’œuvre et de maintenance élevés. Après avoir installé notre inline compteurs de concentration, l'ensemble du système de transport réalise une régulation automatique en boucle fermée.

3. Solution de correspondance sur site et configuration de l'équipement

1.Installez notre compteur de concentration de mortier monté sur bride antiblocage pour le système de transport de lisier environnemental sur le réseau principal pipelines de transport de lisier pour détecter en permanence le contenu solide du mortier granuleux.

2. Le signal de concentration relie la pompe d'alimentation à fréquence variable et l'équipement de dosage automatique de l'eau ; le système ajuste automatiquement le débit d'alimentation et le volume d'eau supplémentaire en fonction des données de densité en temps réel.

3. Coopérer avec l'agitateur du réservoir de mélange sur site et l'équipement de déshydratation des boues ultérieur pour former un ensemble complet système de traitement intelligent des boues.

4. Avantages réels du projet

● Réduire le colmatage des pipelines : le contrôle automatique de la concentration réduit la fréquence de blocage des pipelines de plus de 70 %, annuler nettoyage fréquent à l'arrêt complet des canalisations.

● Économisez sur le coût des matières premières : une proportion stable de mortier réduit les déchets d'eau et d'additifs de 18 % à 23 %.

● Réduisez le travail manuel : éliminez le travail quotidien répété d'échantillonnage manuel et de test de densité en laboratoire, ce qui permet d'économiser sur site tester l’apport de main-d’œuvre.

● Qualité du produit fini stable : la concentration du mortier reste régulièrement dans la plage de tolérance de conception, s'améliorant rendement des matières premières de construction et efficacité de l'avancement du projet.
