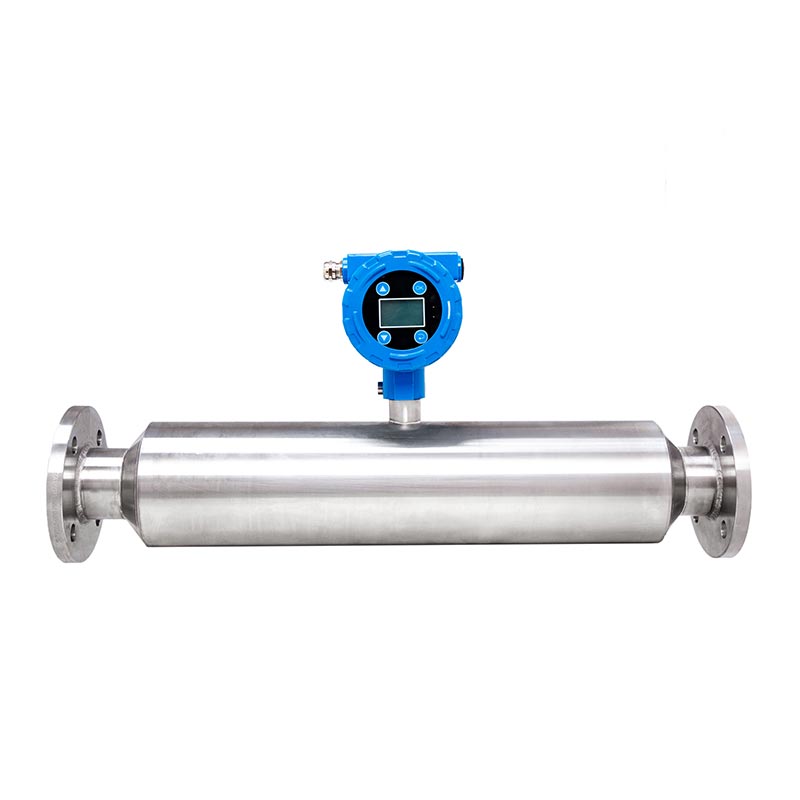

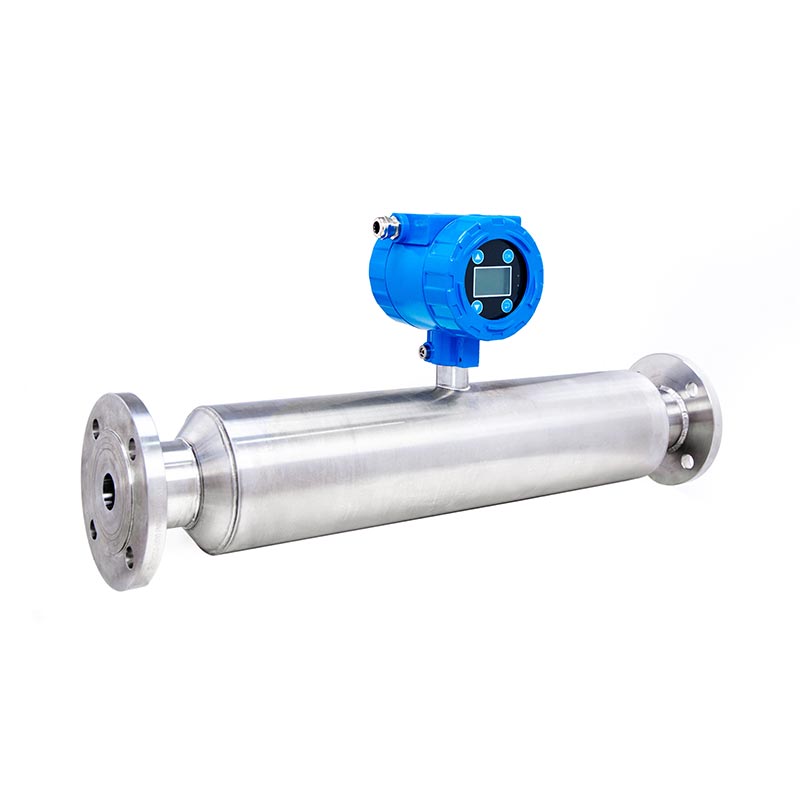

Mètre industriel de concentration de boue de canalisation de haute précision pour le projet de traitement des boues d'épuration

SINOU est un fabricant spécialisé d'instruments de surveillance environnementale en ligne, fournit des fournitures de haute précision personnalisées Compteur de concentration de boues de pipeline industriel pour le projet de traitement des boues d'épuration pour les eaux usées municipales mondiales Usines, stations d'épuration de galvanoplastie et entreprises d'élimination des déchets liquides industriels.

Développé ciblage mixte boues contenant des impuretés organiques, du limon fin et du floculant résiduel provenant du processus de traitement des eaux usées, le tout mouillé les composants adoptent l'acier inoxydable SUS304 standard avec une personnalisation optionnelle 316L/Titane pour les eaux usées corrosives ; Les doubles signaux 4 ~ 20mA et RS485 en temps réel connectent l'armoire centrale PLC des eaux usées pour ajuster la fréquence de la pompe à boues et floculant ajoutant automatiquement du volume.

Diamètre de tuyau personnalisable, plage de mesure et niveau antidéflagrant à construire système intelligent de traitement des boues en boucle fermée pour l’élimination complète des eaux usées.

Qu'est-ce qu'un compteur de concentration de boues de pipeline industriel de haute précision ?

Le compteur de concentration de boues de pipeline industriel de haute précision pour le projet de traitement des boues d'épuration est un instrument de surveillance en ligne professionnel développé indépendamment par SINOU, spécialement personnalisé pour détection continue de la concentration des boues du processus complet des stations d'épuration municipales, des eaux usées chimiques industrielles stations et divers projets d’ingénierie d’élimination des boues environnementales.

Différent du type d'insertion universel capteurs de concentration sur le marché, il est conçu comme une structure intégrée de pipeline à bride intégrale pour être directement monté sur des canalisations de transport de boues, adoptant le principe de détection ultrasonique non nucléaire optimisé sans risque radioactif, réalisant des tests en ligne et en temps réel ininterrompus du contenu solide des boues activées, boues épaissies, boues excédentaires et boues organiques mélangées contenant du limon fin, des fibres flottantes et des résidus floculant à l’intérieur des canalisations d’eaux usées.

1. Orientation de base de la conception et objectif de la conception

Ce compteur de concentration de boues de pipeline industriel de haute précision pour le projet de traitement des boues d'épuration est sur mesure ciblant les points sensibles de l'industrie des boues d'épuration : mousses générées par aération biochimique, adhérence des boues organiques, fluctuation de concentration instable causée par des sédiments limoneux et un blocage fréquent des canalisations.

Il est développé pour remplacer le mode traditionnel d'échantillonnage manuel et de test en laboratoire, la norme de sortie 4 ~ 20 mA et Signaux numériques RS485 pour s'amarrer à l'armoire de commande centrale PLC de la station d'épuration, liaison automatique pompe d'alimentation de boues à fréquence variable et système de dosage automatique de floculant pour créer des boues intelligentes en boucle fermée contrôle du traitement, stabilisation de la qualité de déshydratation des boues, réduction de la consommation de produits chimiques et des coûts de maintenance manuelle quotidienne pour les projets de traitement des eaux usées.

2. Introduction au mécanisme de travail

La technologie de mesure de base est la détection améliorée de l’atténuation sonore par ultrasons. Lorsque les boues d'épuration circule en continu à travers la cavité de mesure à passage intégral de l'instrument, sonde à ultrasons interne intégrée transmet une onde ultrasonore à fréquence fixe dans un milieu fluide ; particules organiques en suspension, limon et microbulles à l'intérieur des boues absorbent et diffusent l'énergie ultrasonique, la puce intégrée de haute précision calcule les boues en temps réel valeur de concentration solide en analysant le degré d'atténuation de la vitesse du son, avec température et programme de compensation de pression pré-calibré pendant la production pour éliminer les erreurs de mesure provoquées par le fluide fluctuation de la température et de la pression du pipeline.

Algorithme anti-interférence à auto-apprentissage optimisé automatiquement filtre les perturbations causées par les microbulles d'aération et les minuscules fibres organiques propres aux boues d'épuration, garantissant ainsi une protection à long terme précision de mesure stable dans des conditions de travail complexes pour les eaux usées.

3. Composition structurelle et matérielle

● Corps du tube de mesure principal : structure de pipeline entièrement directe et sans soudure, sans coins morts intérieurs, standard Acier inoxydable SUS304 épaissi comme matériau mouillé par défaut, personnalisation en option SUS316L ou alliage de titane pour boues d'épuration industrielles hautement acides, hautement alcalines et huileuses corrosives ; paroi intérieure disponible pour un polissage fin ou polissage ultra-miroir pour réduire le collage des boues organiques et le dépôt de sédiments à l'intérieur du canal d'écoulement.

● Ensemble émetteur intégré supérieur : coque d'émetteur à affichage numérique étanche à la poussière et à l'eau IP65, moulée boîtier standard en aluminium, coque anticorrosion entièrement en acier inoxydable en option et antidéflagrant Ex d personnalisé coque pour atelier chimique avec gaz nocifs volatils ; équipé d'un affichage de concentration LED local en temps réel Écran et module de transmission de données cloud en option pour le stockage et l'exportation de données historiques à distance.

● Noyau de détection de précision intégré : composant de détection ultrasonique entièrement immergé pré-assemblé à l'intérieur de la cavité du tuyau, le tout les composants électroniques passent un test de vieillissement à haute et basse température avant l'assemblage pour améliorer l'adaptabilité environnementale.

4. Principaux scénarios d'application

Il est largement installé sur les canalisations de retour de boues activées, les canalisations de sortie des épaississeurs, les canalisations d'alimentation de déshydratation des stations d'épuration domestiques municipales, ainsi que des boues résiduelles transportant des canalisations de galvanoplastie, de brassage alimentaire, stations de traitement chimique des eaux usées et projets d'élimination centralisés des boues de dragage des rivières, desservant surveillance de la concentration des boues sur toute la chaîne, depuis l'épaississement des boues, leur transport jusqu'au traitement de déshydratation final.

5. Valeur fonctionnelle de base pour les utilisateurs finaux

Annulez l'échantillonnage manuel répété quotidien et l'inspection de la densité en laboratoire, économisez considérablement sur les coûts de main-d'œuvre des tests sur site ;

Réaliser un réglage automatique de la vitesse de la pompe en fonction de la concentration en temps réel, réduire le taux de blocage du pipeline au-dessus de 70 % et réduire les pertes de nettoyage lors des arrêts fréquents ;

Le contrôle automatique intelligent du dosage des floculants réduit la consommation de coagulant de 16 % à 26 %, réduisant ainsi la production coût d'exploitation des usines de traitement des eaux usées ;

L'alimentation stable des boues améliore la consistance de la déshydratation du filtre-presse à bande post-traitement, réduit l'humidité de boues déversées et réduire les dépenses ultérieures de transport et de mise en décharge des boues.

6. Norme de qualification

Tous les compteurs de concentration finis passent la certification CE de sécurité électrique et EMC et la certification du système de gestion de la qualité ISO, complets documents de certification disponibles pour les appels d'offres de projets à l'étranger, le dédouanement à l'exportation et les formalités de tiers inspection.

Comment sélectionner

1. Confirmez la propriété du milieu de boue et sélectionnez le matériau mouillé

● Boues d'épuration domestiques municipales (neutre, faible corrosion, graisse organique mineure, pH 6 ~ 9)

Choisissez la version mouillée en acier inoxydable SUS304 épaissi standard, rentable, adaptée aux boues activées régulières, boues de retour et boues épaissies des stations d'épuration urbaines.

● Boues de déchets industriels de galvanoplastie/produits chimiques (corrosion acide/alcali, teneur élevée en chlorure, résidus huileux, pH 1 ~ 5 ou 10~14)

Corps mouillé en acier inoxydable SUS316L personnalisé ou en alliage de titane pour une forte anticorrosion, évite les produits chimiques à long terme l'érosion et la corrosion par piqûres.

● Boues huileuses à haute viscosité provenant des eaux usées alimentaires et pharmaceutiques

Améliorez la paroi intérieure avec un traitement de polissage ultra-miroir pour réduire l'adhérence organique et raccourcir le cycle d'entretien.

2. Confirmer la plage de concentrations de travail et le niveau de précision

● Boues de reflux biochimiques à faible concentration (0~5% en poids) : sélectionnez la plage de mesure 0~10% en poids, précision ±0,4% en poids standard modèle; la concentration de travail normale se maintient entre 30 % et 70 % de la pleine échelle pour une précision optimale.

● Boues moyennement épaissies provenant du réservoir de concentration (5 ~ 30 % en poids) : plage standard 0 ~ 50 % en poids (modèle grand public principal), précision ±0,3 ~ 0,4% en poids, le plus largement utilisé pour les pipelines d'alimentation de déshydratation des eaux usées.

● Boues concentrées à haute concentration après épaississeur de boues (30 ~ 55 % en poids) : plage personnalisée 0 ~ 55 % en poids, haute précision version avec algorithme antiblocage interne optimisé.

3. Faire correspondre les paramètres du pipeline : calibre, pression de service et température moyenne

(1) Sélection du calibre de bride

● Canalisation de station d'épuration conventionnelle : bride standard DN65/DN80/DN100 (PN10), directement adaptée aux boues principales tuyau de livraison;

● Pipeline de transport de boues centralisé de gros calibre : taille de bride non standard personnalisée DN125 ~ DN200 selon dimension initiale du pipeline du client.

(2) Correspondance de la pression de service

● Débit gravitaire ordinaire et alimentation de pompe basse pression (≤1,0MPa) : modèle standard à pression nominale de 1,0MPa ;

● Transport des boues sur longue distance à haute pression (1,0 ~ 1,6 MPa) : structure personnalisée résistante aux hautes pressions évaluée à 1,6 MPa.

(3) Sélection de température moyenne

● Boues d'épuration normales (0~75℃) : configuration standard ;

● Boues usées chaudes à haute température provenant de l'industrie chimique (75 ~ 90 ℃) : version personnalisée compensée à haute température avec puce de compensation de température interne améliorée.

4. Déterminer le mode de sortie du signal en fonction du système de contrôle PLC sur site

● Contrôle automatique de base (ajustez uniquement la vitesse de la pompe via un signal analogique) : sortie unique standard 4 ~ 20 mA, compatible avec toutes les armoires de commande de pompes de conversion de fréquence conventionnelles des usines de traitement des eaux usées.

● Contrôle centralisé intelligent + surveillance des données cloud à distance : 4 ~ 20 mA + double signal RS485 Modbus RTU en option Sortie, connectez le système central PLC/SCADA pour réaliser le téléchargement de données à distance, l'exportation de rapports historiques et la ligne entière contrôle sans pilote.

5. Sélectionnez la qualité de protection et antidéflagrante en fonction de l'environnement d'installation

● Atelier d'eaux usées communes intérieur (humidité normale, pas de gaz inflammable) : Transmetteur standard IP65 en fonte d'aluminium boîtier, étanche à la poussière et à l'eau pour un environnement d'atelier humide quotidien.

● Installation de pipeline en plein air en extérieur : conservez le modèle IP65 et une housse de protection extérieure anti-pluie personnalisée supplémentaire pour émetteur.

● Atelier de traitement des déchets chimiques avec gaz combustibles volatils : Transmetteur certifié antidéflagrant Custom Ex d coque (type antidéflagrant), passe la certification standard internationale antidéflagrante.

6. Liste de contrôle de sélection rapide pour les clients

Pourquoi choisir Sinou ?

1. R&D sur mesure exclusivement pour les conditions de travail des boues d’épuration

Différent des compteurs de concentration multi-industriels universels sur le marché, notre compteur de concentration de boues de pipeline industriel de haute précision pour le projet de traitement des boues d'épuration est spécialement optimisé pour les activités municipales activées. boues, boues mousseuses aérées et boues résiduelles huileuses industrielles.

Intelligent anti-bulle exclusif amélioré L'algorithme compense efficacement la dérive de mesure causée par les microbulles d'air provenant de l'aération biochimique de la piscine, un phénomène courant point sensible de l’industrie ; canal d'écoulement entièrement droit et lisse, sans coins morts intérieurs, empêche les boues organiques l'adhérence et l'accumulation de limon, réduisant considérablement la probabilité de blocage des canalisations pour les lignes de traitement des eaux usées. Paramètres de liaison intégrés préprogrammés pour la pompe d'alimentation en boues et le système de dosage automatique de floculant, plug-and-play après l'installation sur le terrain sans travail de programmation secondaire supplémentaire.

2. Matériau anticorrosion multigrade adapté aux milieux d'eaux usées diversifiés

Nous proposons trois composants mouillés en option : SUS304 épaissi standard pour les boues d'épuration domestiques neutres, SUS316L pour les eaux usées industrielles acides/alcalis faibles et alliage de titane pour la galvanoplastie fortement corrosive à haute teneur en chlorure boues usées.

La paroi intérieure permet un polissage fin ou un polissage ultra-miroir personnalisé pour les huiles à haute viscosité boues, prolongeant évidemment la durée de vie dans un environnement d'eaux usées corrosives complexe et réduisant les pièces de rechange coût de remplacement en fonctionnement à long terme.

3. Test de simulation en usine standardisé strict avant la livraison

Chaque compteur de concentration fini passe un test de fonctionnement continu de 36 heures avec de véritables produits organiques préparés par vous-même. boues d'épuration au lieu d'un simple étalonnage à l'eau propre.

Notre équipe QC inspecte la précision de mesure, anti-interférence performances et stabilité de la liaison PLC dans un environnement de fluctuation des boues simulé sur site, réduisant efficacement taux de défaillance après l'installation sur site et réduire la charge de travail de maintenance après-vente pour les clients.

4. Certification mondiale complète pour des exportations et des appels d'offres de projets fluides

Tous les produits sont équipés d'une certification CE formelle conforme aux normes européennes de sécurité électrique et de CEM et Certification du système de gestion de la qualité ISO.

Ensemble complet de documents de certification originaux, rapports d'inspection d'usine peut être fourni librement pour les appels d'offres de projets à l'étranger, le dédouanement et l'inspection par un tiers faisant autorité, aider les clients à éviter les risques de rétention de marchandises lors du commerce international d'importation et d'exportation.

5. Service personnalisé flexible et complet pour les demandes de projets personnalisés

Notre équipe technique fournit une solution gratuite de correspondance des paramètres de pré-vente en fonction des données réelles sur site des clients. y compris la valeur du pH des boues, la plage de teneur en solides, le calibre du pipeline, la température moyenne et la pression de service.

Assistance plage de mesure personnalisée, spécification de bride (DN50 ~ DN200), mode de sortie de signal (4-20 mA / RS485 Modbus) et Ex d transmetteur antidéflagrant pour ateliers d'eaux usées chimiques avec gaz volatil inflammable, parfaitement adapté projets de traitement des eaux usées neufs ou anciens reconstruits.

6. Garantie après-vente rentable et support technique professionnel

Nous offrons une garantie complète d'un an couvrant les défauts de qualité de la production, le remplacement gratuit des pièces de rechange endommagées. pièces pendant la période de garantie. Une consultation technique en ligne gratuite à vie est disponible toute l'année ; vidéo à distance des conseils d'installation et le débogage des paramètres sont fournis pour toutes les commandes, tandis que le service de mise en service sur site peut être organisé pour l'achat en gros d'usines de traitement des eaux usées municipales à grande échelle. Après l'expiration de la garantie, les clients peuvent acheter pièces de rechange au prix de revient direct d'usine pour contrôler les coûts d'exploitation à long terme de l'instrument.

Éléments de test de produit et données de test

1. Inspection entrante des matières premières

Test de composition des matériaux en acier inoxydable : la teneur en éléments métalliques SUS304/SUS316L est conforme à la norme nationale, la résistance à la corrosion a réussi le test de trempage acide-base de 72 heures sans piqûres évidentes.

Test de vieillissement des composants électroniques : l'émetteur et la puce de détection fonctionnent en continu 96 h dans un environnement de -20 ℃ ~ 70 ℃, fluctuation des données ≤ ± 0,1 % en poids.

2. Test de fuite de pression hydraulique

Le modèle standard résiste à une pression de service nominale de 1,5 fois (1,5 MPa) pendant 30 minutes, sans déformation, sans infiltration de la paroi extérieure ; version personnalisée haute pression testée à 2,4 MPa, entièrement scellée sans fuite.

3. Test d'étalonnage de précision

Test avec des échantillons de boues d’épuration standard classés :

● Précision sur toute la plage : ±0,3~0,4 % en poids ; erreur de répétabilité ≤ ± 0,2 % en poids.

● Faible concentration (1 % ~ 10 %) : erreur < 0,3 % en poids

● Concentration moyenne (10 % ~ 40 %) : erreur < 0,35 % en poids

● Concentration élevée (40 % ~ 55 %) : erreur < 0,4 % en poids

4. Test de performance anti-interférence

Test d'interférence de microbulles : introduisez 5 % à 12 % de bulles d'air en volume dans les boues, dérive de la valeur mesurée ≤ 0,35 % en poids.

Test d'impureté de petites fibres : ajoutez 0,5 % de fibres organiques, fluctuation des données dans la plage de précision autorisée.

5. Test de simulation de charge continue

Fonctionnement ininterrompu pendant 36 heures avec des boues d'épuration municipales simulées, écart total cumulé ≤ ± 0,45 % en poids, sortie de signal stable de 4-20 mA/RS485.

6. Test de qualité de protection de l'environnement

Test de protection IP65 : test d'étanchéité à la poussière et aux éclaboussures d'eau sans pénétration d'eau interne ni court-circuit.

Modèle antidéflagrant : Réussissez l’inspection de certification contre les explosions Ex d selon la norme pertinente.

7. Test de sortie de signal

Erreur de sortie de courant 4 ~ 20 mA ≤ ± 0,5 % FS ; Erreur de réception des données de communication RS485 Modbus = 0, aucune perte de paquet sous transmission filaire longue distance.

8. Vérification ponctuelle aléatoire du produit fini

Échantillonnage aléatoire de 5 % par lot de production, revérifiez tous les éléments ci-dessus ; les produits non qualifiés sont directement mis au rebut et reproduit.
