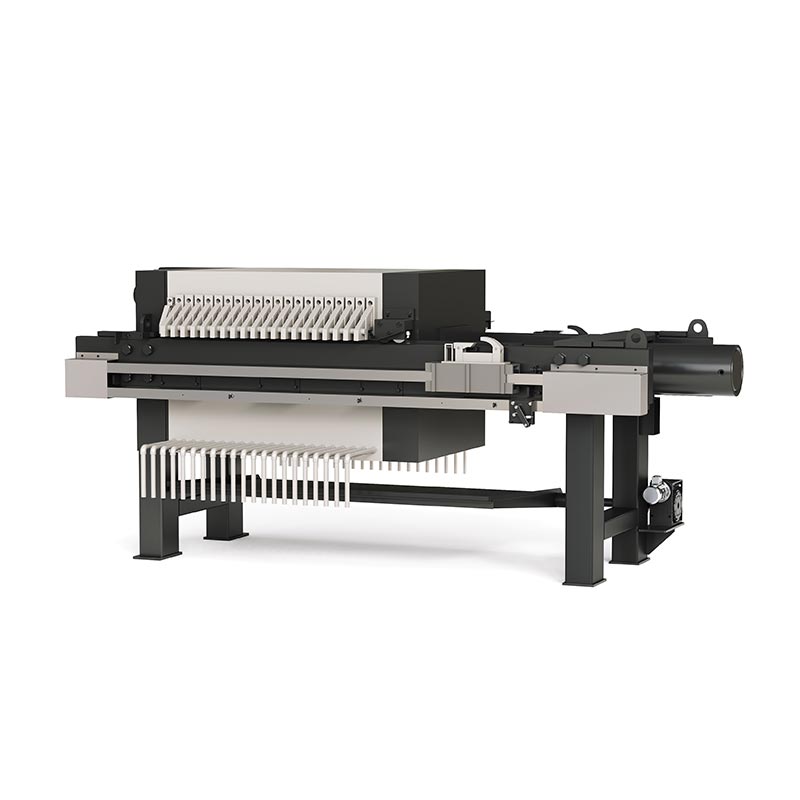

Filtre-presse municipal de chambre d'épuration

SINOU, un fabricant et fournisseur fiable de Chine, fournit un filtre-presse professionnel pour chambre d'épuration municipale pour clients mondiaux. Cet équipement est spécialement développé pour les boues municipales à haute teneur en matières organiques, fines particules et une viscosité élevée.

Il adopte des plaques filtrantes à chambre à haute résistance et un système hydraulique stable pour réaliser une séparation solide-liquide, réduisant considérablement le volume des boues et réduisant les coûts d'élimination. La machine entière prend entièrement en charge fonctionnement automatique comprenant la fermeture de la plaque, l'alimentation, le filtrage, l'extraction de la plaque et la décharge du gâteau, avec un simple entretien et performances stables.

Nous fournissons une zone de filtrage, une taille de plaque et un mode de contrôle personnalisés pour répondre différent capacités de traitement des eaux usées municipales et conditions du site.

Détails du produit

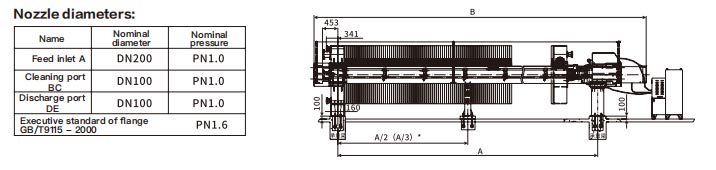

1. Spécifications des buses et des pipelines

● Entrée d'alimentation A : DN200, pression nominale PN1.0

● Orifice de nettoyage BC : DN100, pression nominale PN1.0

● Orifice de refoulement DE : DN100, pression nominale PN1.0

● Norme de bride : GB/T9115-2000, PN1.6

● L'entrée d'alimentation de gros calibre assure une alimentation en douceur des boues municipales à haute teneur en solides, évitant ainsi blocage pendant un fonctionnement continu de longue durée. Les ports de nettoyage et de déchargement standardisés créent un pipeline entretien et décharge des résidus plus pratiques.

2. Détails des dimensions structurelles

● Dimension d'installation frontale : 453 mm / 341 mm

● Hauteur centrale de l'entrée d'alimentation : 160 mm

● Hauteur du support inférieur : 100 mm

● Distance d'appui : A ; Longueur hors tout : B

● Position d'appui intermédiaire : A/2 (A/3) pour les modèles de grande taille

● La disposition en hauteur raisonnable correspond à l'espace d'installation d'une station d'épuration conventionnelle. Supports intermédiaires multipoints améliore la stabilité du cadre, empêchant la déformation dans des conditions de travail lourdes à long terme.

3. Paramètres techniques de base (à partir du dessin et des conditions de travail municipales)

● Pression de filtrage : ≤0,6MPa

● Température de fonctionnement : -10~90℃

● Pression de protection hydraulique maximale : 29 MPa

● Pression de compactage hydraulique maximale : 25 MPa

● Course effective maximale du cylindre d'huile : 750 mm

● Diamètre nominal du cylindre d'huile de compactage : 320 mm

● Puissance du moteur de la station hydraulique : 4,0+2,2 KW

● Le système hydraulique stable à haute pression fournit une force de compression durable, adaptée à une déshydratation continue de 24 heures de boues municipales à haute teneur en matière organique et en particules fines.

4. Détails de conception matérielle et structurelle

● Plaque filtrante : plaque filtrante à chambre en polypropylène renforcée, résistance à haute pression, anti-vieillissement, difficile à nettoyer. se déformer sous la corrosion de longue durée des boues municipales.

● Cadre : cadre robuste en acier au carbone avec traitement de peinture antirouille, forte capacité de charge, globalement stable structure.

● Tissu filtrant : tissu filtrant spécial anti-colmatage pour les boues municipales, haute perméabilité à l'eau, difficile à bloquer par de fines particules organiques.

● Système hydraulique : composants hydrauliques scellés, sortie de pression stable, faible taux de défaillance.

5. Détails du processus de travail

● Le système hydraulique comprime étroitement les plaques filtrantes pour former des chambres de filtre étanches.

● Les boues municipales sont pompées dans des chambres via une entrée d'alimentation de gros calibre DN200.

● Sous pression de filtrage stable, une séparation solide-liquide est réalisée ; le filtrat s'écoule par les ports de décharge.

● Après la filtration, les plaques filtrantes s'ouvrent automatiquement et le gâteau de filtration sec tombe.

● Un nettoyage régulier via les ports de nettoyage maintient l'équipement en douceur pour un fonctionnement à long terme.

6. Points saillants de la conception axée sur les municipalités

● L'entrée d'alimentation de gros calibre s'adapte aux boues municipales à haute viscosité

● Conception de châssis multisupport pour un fonctionnement continu de longue durée

● Structure nécessitant peu d'entretien, réduisant les coûts d'exploitation des stations d'épuration

Ports standardisés pour une connexion facile avec le système de canalisation de traitement des eaux usées

Spécification des paramètres

Note:Les éléments avec "*" signifient avoir une paire de supports intermédiaires.

※ Ces paramètres sont uniquement à titre de référence pour la sélection du modèle ; pour les données précises, veuillez vous référer aux dessins fourni.

Principe de fonctionnement

Le filtre-presse de chambre d'épuration municipale adopte le principe de filtration hydraulique à compression + alimentation sous pression pour réaliser une séparation solide-liquide efficace des boues d’épuration urbaines, réalisée en quatre étapes continues.

1. Compression de la plaque filtrante et formation de la chambre

Le système hydraulique entraîne le cylindre d'huile pour pousser la plaque arrière vers l'avant, comprimant étroitement tous les filtres à chambre. plaques entre la plaque de tête et la plaque de queue. Des chambres de filtre creuses scellées sont formées entre les filtres adjacents plaques, offrant un espace fermé pour la filtration des boues.

2. Alimentation des boues et filtration initiale

Les boues municipales sont pompées dans chaque chambre de filtration via l'entrée d'alimentation de gros calibre DN200. Sous alimentation stable Pression, l'eau contenue dans les boues pénètre dans le tissu filtrant et s'écoule de la sortie du liquide, tandis que les particules solides sont intercepté par un tissu filtrant et s'accumule progressivement à l'intérieur des chambres pour former un gâteau de filtration.

3. Filtration en profondeur et formation de gâteaux

Avec une alimentation continue, le gâteau de filtration s'épaissit progressivement. Le système hydraulique haute pression maintient la stabilité force de compression pour assurer une étanchéité parfaite des plaques filtrantes. Particules organiques fines et matières en suspension dans les municipalités les boues sont entièrement piégées, permettant une déshydratation complète sous pression constante.

4. Extraction automatique des plaques et déchargement du gâteau de filtre

Une fois la filtration terminée, le système hydraulique rétracte le cylindre d'huile. Le dispositif d'extraction de plaques tire le filtre les assiettes s'ouvrent une à une. Sous l'effet de la gravité, le gâteau de filtration sec déshydraté tombe automatiquement, complétant ainsi un travail cycles. Les ports de nettoyage sont utilisés pour le rinçage régulier des résidus afin d'éviter le blocage des pipelines.

Cette structure de filtration mécanique sous pression est particulièrement ciblée sur les boues municipales à haute teneur organique et à fines particules, doté d'un effet de déshydratation stable, d'un gâteau de filtration à faible humidité et d'un filtrat transparent, répondant parfaitement aux eaux usées urbaines exigences de traitement.

Précautions d'utilisation du filtre-presse pour chambre d'épuration municipale

1. Précautions préalables à l'utilisation

● Avant de démarrer le filtre-presse pour chambre d'épuration municipale, vérifiez si toutes les plaques filtrantes sont bien disposées et le tissu filtrant est plat, intact et exempt de plis ou de dommages pour éviter les fuites de boues.

● Inspecter le niveau d'huile hydraulique, la qualité de l'huile et l'étanchéité des canalisations du filtre-presse ; faire l'appoint d'huile ou la remplacer si détérioré.

● Confirmer que la pression de la pompe d'alimentation est stable ; ne démarrez pas l'équipement avec une charge vide pendant une longue période.

● Vérifiez le système de commande électrique, les capteurs et la fonction d'arrêt d'urgence pour garantir un fonctionnement normal.

● Assurez-vous que tous les ports de nettoyage et les ports de décharge ne sont pas obstrués avant d'alimenter les boues municipales.

2. Précautions pendant le fonctionnement

● Contrôler la pression d'alimentation strictement dans la plage nominale (≤0,6 MPa) pour éviter qu'une pression excessive ne soit dommageable. plaques filtrantes et tissu filtrant du filtre-presse.

● Ne pas introduire d'impuretés surdimensionnées, de débris durs ou de grosses particules pour éviter de bloquer l'entrée d'alimentation du DN200 ou rayer les plaques filtrantes de l'équipement.

● Surveiller la concentration des boues ; ajouter raisonnablement un floculant pour les boues municipales à haute teneur en matières organiques afin d'améliorer la filtration efficacité.

● Maintenir un fonctionnement continu et stable ; évitez les démarrages et arrêts fréquents qui affectent la stabilité de la déshydratation.

● Observer les changements de pression et l'état du filtrat en temps réel ; arrêter immédiatement le fonctionnement en cas de fuite ou d'anomalie une pression se produit.

● Ne touchez pas les pièces mobiles telles que le chariot à plaque de traction, la chaîne et l'engrenage pendant le fonctionnement automatique.

3. Précautions post-opérationnelles et d'entretien quotidien

● Nettoyez soigneusement le tissu filtrant, les chambres de filtre et tous les ports du filtre-presse après chaque lot pour éliminer boues municipales résiduelles et saletés organiques, évitant ainsi le colmatage et les odeurs.

● Gardez le système hydraulique propre, empêchez les eaux usées de pénétrer dans l'huile hydraulique pour éviter la corrosion des composants.

● Vérifiez régulièrement le cadre, les boulons et les supports ; serrez les pièces détachées pour maintenir la stabilité structurelle de l'équipement.

● Remplacez le tissu filtrant usé et les joints vieillissants en temps opportun pour garantir des performances stables à long terme des eaux usées municipales. Filtre-presse à chambre.

● Gardez l'équipement sec et aéré ; ne laissez pas les eaux usées corrosives tremper le cadre pendant une longue période.

4. Précautions de sécurité et d'utilisation à long terme

● Suivre strictement les spécifications de sécurité électrique ; couper l'alimentation électrique pendant l'entretien du filtre-presse.

● N'ajustez pas la pression hydraulique et les paramètres du programme de manière arbitraire sans l'aide d'un professionnel.

● Fonctionner dans la plage de température de fonctionnement de -10℃ ~ 90℃ ; éviter un fonctionnement en surchauffe.

● Pour un arrêt à long terme, nettoyez soigneusement toutes les pièces, vidangez l'eau résiduelle et effectuez un traitement antirouille.

Pourquoi choisir SINOU ?

1. Conception personnalisée professionnelle orientée vers les municipalités

Notre filtre-presse à chambre d'épuration municipale est spécialement optimisé pour les eaux urbaines à haute teneur en matières organiques, à particules fines et visqueuses. boues d'épuration. L'entrée d'alimentation DN200 de gros calibre et les canaux d'écoulement élargis empêchent efficacement le colmatage, parfaitement correspondant aux caractéristiques de fonctionnement des stations d'épuration municipales.

2. Performances à haute pression stables et effet de déshydratation fiable

Equipé d'un système hydraulique haute pression (pression de compactage maximale 25MPa), notre produit maintient la stabilité Force de compression pour un fonctionnement continu de 24 heures. Il garantit un gâteau de filtration à faible humidité et un filtrat clair, aidant ainsi les usines de traitement des eaux usées répondent régulièrement à des normes strictes en matière de rejets environnementaux.

3. Matériau durable et longue durée de vie

Nous adoptons des plaques filtrantes en polypropylène renforcé épaissi et un cadre en acier anticorrosion robuste pour le produit. L'ensemble de la machine résiste à la corrosion des boues et à la déformation structurelle, réduisant considérablement le remplacement et la maintenance coûts dans les projets municipaux à long terme.

4. Fonctionnement entièrement automatique et économique

Notre filtre-presse prend en charge le contrôle automatique intelligent par PLC, y compris la fermeture de la plaque, l'alimentation, le filtrage, la plaque tirer et décharger le gâteau. Il réduit les interventions manuelles, réduit les coûts de main-d'œuvre et améliore globalement les eaux usées. efficacité du traitement.

5. Inspection de qualité stricte et production standardisée

Chaque produit est soumis à un test de pression à pleine charge, un test d'étanchéité et un test de sécurité électrique avant la livraison. Tout les produits sont conformes aux normes industrielles internationales, avec des rapports de tests et des certifications complets.

6. Support après-vente complet et expérience de projet

Nous avons une riche expérience pratique dans les projets d’assainissement municipal dans le monde entier. Nous fournissons des conseils d'installation sur site, formation opérationnelle, fourniture de pièces de rechange et service après-vente technique à long terme pour le filtre-presse.

7. Solution rentable et mature

Par rapport aux filtres-presses à membrane, notre filtre-presse a des coûts d'achat et d'exploitation inférieurs et des performances stables. et un entretien plus simple. Il s'agit de la solution de séparation solide-liquide la plus rentable pour les eaux usées municipales. traitement.

Exemple de politique

Nous ne fournissons PAS d’échantillons ni de machines d’essai. Notre filtre-presse municipal pour chambre d'épuration appartient à un équipement industriel à grande échelle avec un grand volume, un poids lourd, coût de production élevé et configuration personnalisée. Il ne peut pas être produit ou transporté sous forme de petit échantillon.

Pour confirmer la qualité, vous pouvez consulter notre :

● Certification CE

● Rapport de test UL 508

● Vidéo de production en usine

● Vidéo d'opération sur site

● Cas de projets d'assainissement municipaux terminés

● Inspection par un tiers avant expédition

Nous prenons en charge l'inspection d'usine sur site, l'inspection de diffusion en direct en ligne et l'inspection par des tiers pour garantir que le produit la qualité répond aux exigences de votre projet.

Problèmes courants et solutions

1. Fuite de boues entre les plaques filtrantes

● Cause : Tissu filtrant plié ou endommagé ; plaques filtrantes pas complètement fermées ; pression d'alimentation trop élevée.
● Solution : Réinstallez le tissu filtrant à plat ; remplacez le tissu endommagé ; vérifier la pression hydraulique ; réduire la pression d'alimentation du filtre-presse.

2. Le tissu filtrant ou l’orifice d’alimentation se bouchent facilement

● Cause : Les boues municipales contiennent de fines particules organiques, une viscosité élevée ou un floculant insuffisant.
● Solution : ajoutez correctement le floculant ; nettoyer régulièrement le tissu filtrant ; utiliser un tissu filtrant spécial anti-colmatage pour le filtre appuyez.

3. Humidité du gâteau de filtration trop élevée

● Cause : Pression de pression insuffisante ; temps de filtration court ; tissu filtrant obstrué ou usé.
● Solution : Augmenter la pression de travail ; prolonger le temps de filtration ; nettoyer ou remplacer le tissu filtrant des eaux usées municipales Filtre-presse à chambre.

4. Filtrer trouble et peu clair

● Cause : Tissu filtrant cassé ; échec d’étanchéité ; plaque filtrante endommagée.
● Solution : Remplacez le tissu filtrant endommagé ; vérifier les pièces d'étanchéité ; réparer ou remplacer les plaques filtrantes du filtre-presse.

5. Système hydraulique sans pression ou action lente

● Cause : niveau d'huile hydraulique bas ; fuite d'huile; pièces hydrauliques usées ou défectueuses.
● Solution : faire le plein d'huile hydraulique ; vérifier et réparer les fuites ; remplacer les pièces défectueuses du filtre-presse.

6. Fonctionnement automatique anormal ou cycle bloqué

● Cause : mauvais alignement du capteur ; erreur de paramètre de programme ; alimentation instable.
● Solution : Ajustez la position du capteur ; réinitialiser le programme de contrôle ; assurer une tension stable pour le filtre-presse.

7. Gâteau de filtration difficile à déposer automatiquement

● Cause : Bouillie trop collante ; faible effet de déshydratation ; vieillissement du tissu filtrant.
● Solution : optimiser l'effet de floculation ; prolonger le temps de pressage ; Remplacez le tissu filtrant antiadhésif du filtre-presse.

8. Bruit ou vibration de l’équipement trop important

● Cause : Fondation inégale ; boulons desserrés ; pièces mobiles mal lubrifiées.
● Solution : Nivelez le sol de l'installation ; serrer les boulons de fixation ; lubrifier les pièces mobiles du filtre-presse.

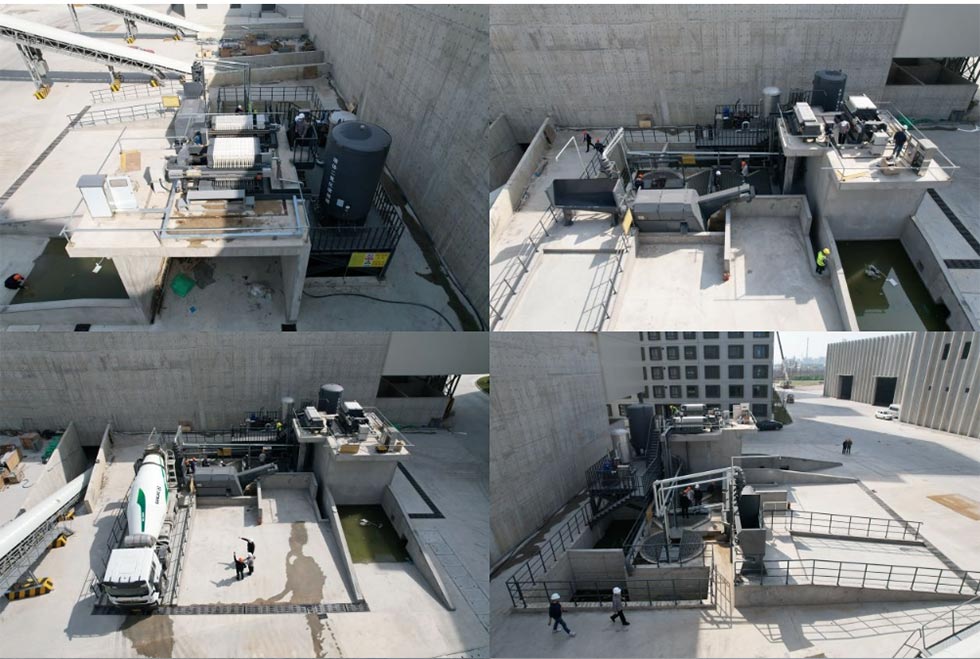

Cas de projet : Shanghai CITIRAISE Construction Group Nouveaux matériaux de construction Lishui Co., Ltd.

1. Contexte du projet

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. est une entreprise clé engagée dans le secteur du préfabriqué production de composants en béton, de béton commercial et de nouveaux matériaux de construction. Lors d'une production à grande échelle, un une grande quantité de boue de construction, d'eaux usées de béton et de résidus de mélange est générée, avec une viscosité élevée, particules fines et exigences élevées en matière de décharge de protection de l'environnement. Le client avait besoin d'une écurie, Solution de séparation solide-liquide efficace et entièrement automatique pour répondre à la protection de l'environnement sur site et besoins de production.

2. Solution d'équipement

Nous avons fourni au client le filtre-presse pour chambre d'épuration municipale personnalisé, spécialement optimisé pour construction et coulis de béton.

● Structure de filtration à chambre stable, adaptée à un fonctionnement continu à long terme

● Orifice d'alimentation de gros calibre et conception anti-colmatage pour éviter le blocage causé par des particules fines

● Contrôle entièrement automatique pour réduire les opérations manuelles

● Effet de déshydratation stable, faible humidité du gâteau de filtration, pratique pour le transport et l'élimination

3. Résultats du projet

1. Séparation solide-liquide efficace réalisée ; filtrer clair et réutilisable, répondant aux normes environnementales de rejet

2. Humidité du gâteau de filtration réduite efficacement, volume réduit de manière significative, réduisant ainsi les coûts d'élimination

3. Fonctionnement stable 24 heures sur 24, correspondant au rythme de production à haute intensité de la base des matériaux de construction

4. Opération simple et faible taux d'échec, reconnus par la production du client et la protection de l'environnement départements

4. Valeur du projet

Ce projet montre que notre filtre-presse a une excellente adaptabilité et stabilité dans scénarios de construction, de composants préfabriqués et de production commerciale de béton. Il aide les gros matériaux de construction les entreprises parviennent à une production verte, réduisent la pression environnementale et améliorent les avantages économiques.
